等离子表面处理效果评价方法

经过等离子清洗机处理后的产品,在外观上是看不出有太多区别的,那么客户如何检验自己的产品在经过等离子表面处理后的效果呢,一般来说在等离子表面处理后,想测试表面处理的结果,通常用水滴角或达因值来衡量,以下就两种测试方法做一个具体说明:

水滴角测试

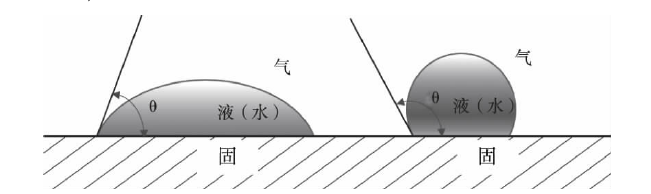

固体表面润湿性是指一种液体在一种固体表面铺展的能力或倾向性,常用接触角来衡量,本文中用到的液体为水,通常称为水滴角(使用水滴角测试仪测试),如图所示:

等离子清洗效果检验

水滴角示意图

水滴角与润湿的关系:

1) θ=0°时,表示完全润湿;

2) 当θ<90°时,表示部分润湿或润湿;

3) 当θ=90°时,是润湿与否的分界线;

4) 180°>θ>90°时,表示不润湿;

5) θ=180°时,表示完全不润湿。

水滴角越小,说明固体表面的润湿性能越好,表示该表面的清洁程度越好;水滴角越大,说明固体表面的润湿性能越差,表示该表面的清洁程度越差。

达因值测试

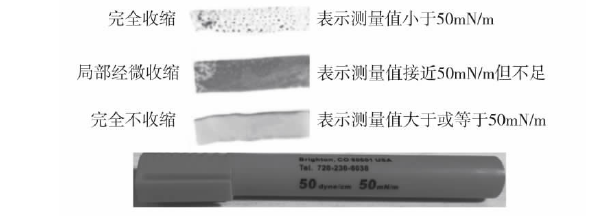

达因值表征表面张力系数的大小,常用的单位:毫牛/(mN/m)。达因值检测结果越大,说明固体表面润湿性能越好,表示该表面清洁程度越好;达因值测试结果越小,说明固体表面润湿性能越差,表示该表面清洁程度越差。达因值通常的简易测试方法是达因笔或达因液,有3234363840424446485072等,代表的就是相应的表面张力的达因值,检测方法以50达因笔为例,如图所示。

等离子清洗效果检验手段

达因笔及达因笔检测方法

其他检验等离子清洗效果的方法:

1SEM扫描是电子扫描电镜的简称,可以将物体表面放大到几千倍,将分子结构的微观图片拍摄出来。

2、红外线扫描是利用红外线测试设备,能测试出工件经过等离子处理前后,工件表面极性基团和元素成分组合状况。

3、拉力(推力)测试对于用于粘接的产品来讲,这种方法实用也是可靠的。

4、高倍显微镜观察法适用于要求去除Particle的相关产品。

5、切片法适用于续作切片观察的行业,例如PCBFPC加工行业,通过制作切片,利用晶相显微镜观察和测量线路板孔内的刻蚀效果。

6、称重法适合检测等离子对材料表面进行刻蚀和灰化后的效果,主要目的是验证等离子处理设备的均匀性,这是比较高的指标。

7、测量结果可以直接通过后续工艺效果来验证。

以上就是关于等离子表面处理效果评价方法的全部内容,常见的还是使用水滴角和达因值来衡量。如果你有产品需要通过等离子清洗可以联系我们,我们会为你出具专业的测试报告。
